当地时间2026年6月16日，美国夏威夷檀香山举办的2026年VLSI（超大规模集成电路）国际研讨会现场，Intel正式抛出一则重磅的消息——18A系列首个性能增强版本18A-P制程已进入风险试产（risk production）阶段，所有进展完全符合去年向全球客户和合作伙伴公布的时间表。
Intel代工执行副总裁兼总经理Naga Chandrasekaran在发布会上说：“我们在VLSI研讨会上展示的最新进展和所作的报告，向Intel代工的客户和合作伙伴传递了一个明确信号：我们长期坚定致力于前沿制程创新。”
这句话绝不是行业惯例的客套话。过去几年因多次制程延期被贴上“PPT工艺”标签的Intel，这次用真金白银的投入，拿出了足以打消外界所有质疑的硬实力证明。
半导体行业有一条不成文的铁律：敢启动风险试产，才是真的把工艺制程做成熟了。
所谓风险试产，从来不是实验室里的样品测试或小批量流片，而是对该工艺有足够信心，愿意砸下数十亿美元产线资源，提前启动规模化晶圆生产，并预期这些芯片（die）最终能够卖出。
这本质上是Intel用自己的真金白银，为18A-P的良率、稳定性和综合性能做最强背书。
更关键的是，18A-P从立项之初就不是为Intel内部产品服务的，它是Intel代工业务成立以来第一个专门为外部客户量身定制的2nm级主力制程。
这次风险试产，标志着Intel彻底告别了过去“内部工厂”的附属身份，也意味着Intel终于拥有了能和台积电在2nm级市场正面掰手腕的拳头产品。
18A-P和18A有啥区别？9大升级进展，全是客户痛点
在官方介绍环节里，Intel反复强调，18A-P是18A家族的首个性能增强演进版本。18A是基础工艺，而18A-P则是其完整扩展集，不仅进一步提升了核心性能，还引入了大量新功能特性。
它拥有极具竞争力的PPA（功耗、性能、面积）表现，且与18A 100%完全向后兼容。任何在18A上完成的设计都可以直接迁移到18A-P，无需大规模修改，完整保留了18A中引入的所有设计端易用性，可靠性也与18A相当。
在近乎零迁移成本的前提下，Intel通过晶体管、互连和设计技术的协同优化，带来了9大技术进展：

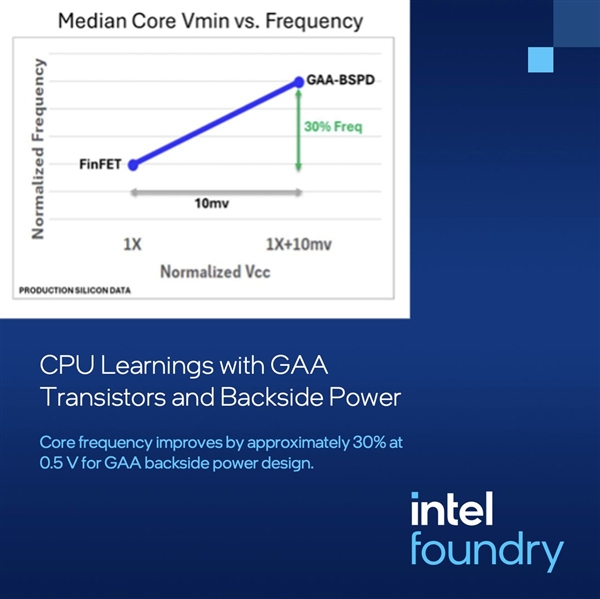

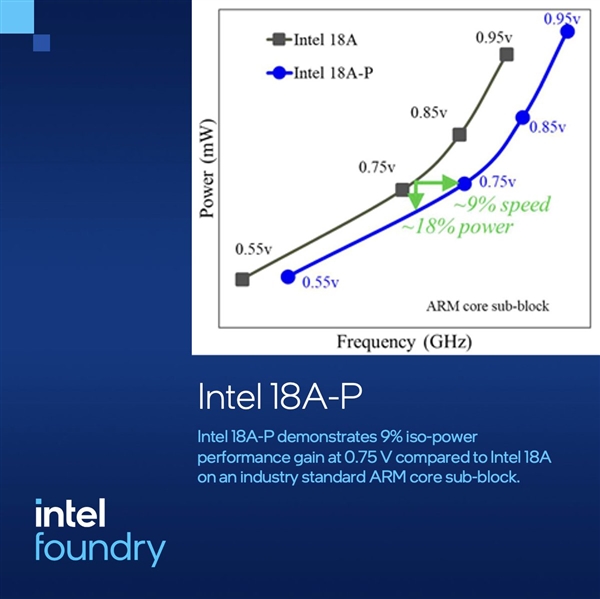

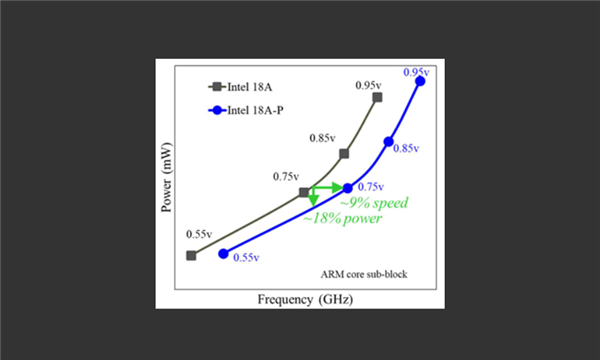

第一，核心PPA指标全面跃升。与基础版18A相比，18A-P在相同功耗下性能可提升9%，或在相同性能下功耗降低18%，同时具备增强的热特性，芯片设计灵活性也大幅提高。
这个提升覆盖从0.55V到0.95V的全部工作电压区间，无论是追求长续航的低功耗移动设备，还是需要满负载运行的高算力AI芯片，都能获得同等幅度的收益。

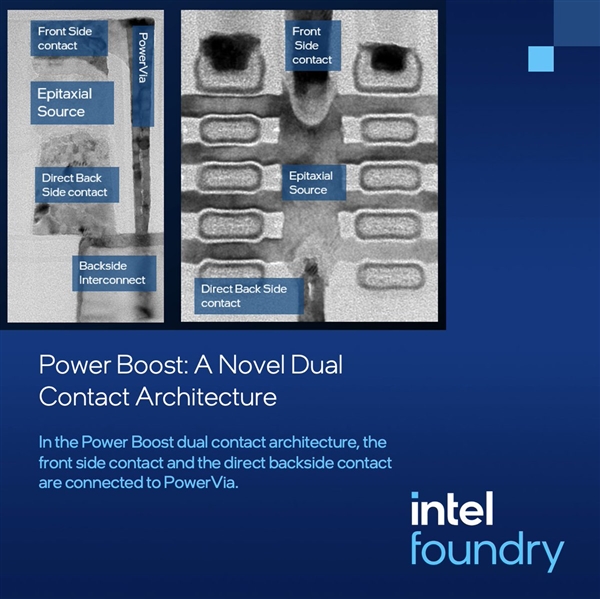

第二，新增PowerBoost能效增强技术。这是18A-P最核心的差异化创新，采用全新的双接触、低电阻晶体管方案。它能在电容中性的前提下，实现超过10%的频率提升，是此次性能提升的主要来源。
第三，热阻大幅降低20%-40%。通过材料和设计层面的双重创新，Intel有效解决了先进制程普遍面临的散热难题。对于动辄几百瓦功耗的AI加速芯片来说，散热能力的提升直接决定了芯片能否长时间稳定运行在最高频率。
第四，过孔电阻降低10%-30%。通过几何结构精细化优化和新型导电材料的引入，芯片各层之间的垂直连接过孔电阻显著下降。
这不仅缩短了信号传输延迟，还减少了互连过程中的能量损耗，进一步提升了整体能效比。
第五，通过应变工程提升PMOS迁移率。Intel在晶体管制造过程中引入精准可控的应力，改变硅晶体的晶格结构。
让空穴能更高效地通过PMOS晶体管，从而直接提升了整体电路的运行速度。
第六，新增低功耗与高性能晶体管选项。Intel扩展了RibbonFET器件版图，引入了带迁移率增强的全新器件选项，为不同需求的应用提供了更丰富的选择。
第七，新增第五组逻辑阈值电压选项。在原有的ULVT（超低阈值电压）和LVT（低阈值电压）之间增加了一个全新的中间档位，为芯片设计人员提供平衡速度与功耗的额外选择。
这为芯片设计人员提供了更精细的PPA调优空间，也大幅提升了同批次芯片的性能一致性。
第八，Intel 18A-P与Intel 18A的设计规则完全兼容，可便捷复用现有IP和设计流程。
第九、18A-P保留与18A相同的单元库规格。18A-P提供180nm和160nm两种单元高度，接触栅极间距保持50nm不变。
这进一步确保了设计的无缝迁移，降低了客户的切换成本和风险。
18A家族完整布局：从通用制程到3D集成专用节点

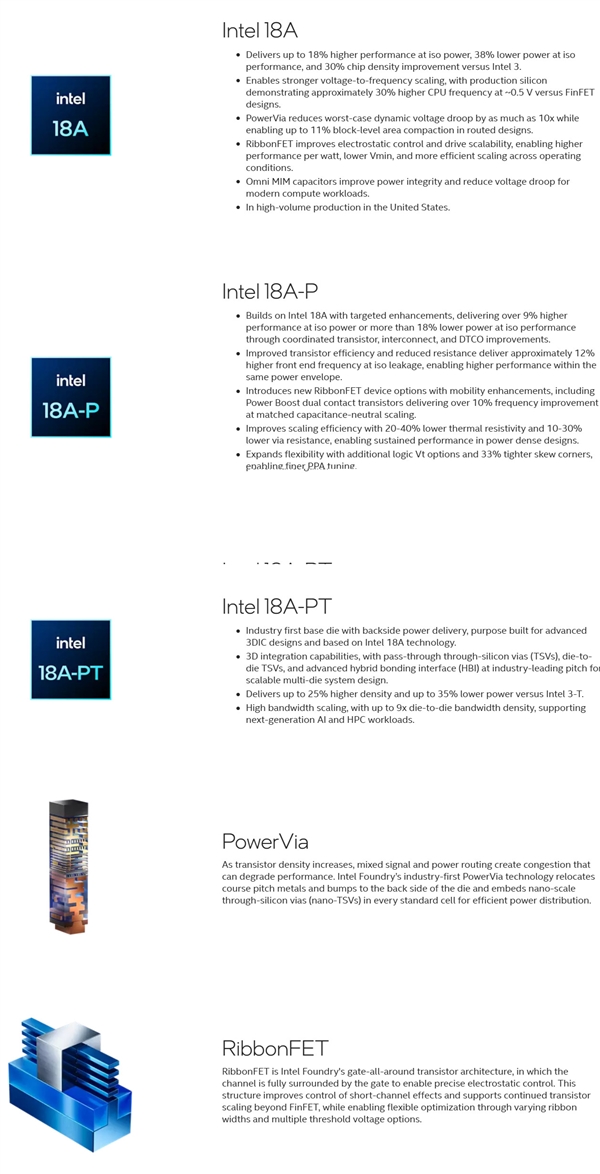

Intel 18A并不是一个单一的制程节点，而是一个完整的技术家族。除了已经量产的基础版18A和刚刚进入风险试产的18A-P，Intel还规划了专门面向下一代AI和HPC的18A-PT节点。
基础版18A目前已进入全面量产爬坡阶段，主要用于第三代酷睿Ultra处理器（Panther Lake）、第三代酷睿处理器（Wildcat Lake）、至强6+处理器（Clearwater Forest）等Intel内部产品。它是全球首个同时量产RibbonFET全环绕栅极晶体管和PowerVia背面供电技术的制程节点，比Intel 3制程相可实现最高15%的每瓦性能提升和30%的芯片密度提升。
18A-P是面向通用市场的性能增强版本，主打极致的PPA和零迁移成本，适合绝大多数外部代工客户的需求。
而18A-PT则是业界首个带背面供电的3DIC专用基础裸片（basedie）工艺，专为复杂的多芯片系统设计打造。它在18A-P的基础上，新增了三大核心能力：
第一，完整的3D集成能力。支持直通硅通孔（TSV）、裸片间硅通孔，以及业界领先间距的先进混合键合接口（HBI），能够实现多裸片的高密度堆叠。
第二，更高的密度和更低的功耗。与Intel 3-T制程相比，18A-PT实现了最高25%的密度提升和35%的功耗降低。
第三，超高带宽扩展。其裸片间带宽密度最高可达Intel 3-T的9倍，完全能够满足下一代AI训练芯片和高性能计算芯片的海量数据传输需求。
从通用计算到AI加速，从单芯片设计到复杂3D集成，18A家族形成了完整的产品矩阵，能够覆盖几乎所有高端芯片的应用场景。
这还没完，Intel 14A，也就是Intel 18A之后的下一代制程节点，预计将于2028年进行风险试产，于2029年实现大规模量产。据悉，Intel 14A将采用高数值孔径（High-NA）EUV（极紫外）光刻机制造，使用第二代RibbonFET全环绕栅极晶体管，以及PowerDirect直接背面触点供电技术。
Intel 14A将引入Turbo Cells增强型标准单元技术，在与RibbonFET 2配合使用时，可进一步提升芯片运行速度，包括提高CPU最高频率以及优化GPU关键路径性能。Turbo Cells允许设计人员在同一设计模块中灵活组合高性能单元和高能效单元，从而根据目标应用需求，在功耗、性能和面积（PPA）之间实现更精准的优化平衡。
Intel 14A的0.5版本PDK（制程设计套件）已经发布，计划于2026年10月面向外部客户发布0.9版本PDK（会先向内部客户提供）。
目前，已有多个客户对Intel 14A表示出了兴趣，正在协商明确具体产品、代工厂选址以及产能需求。
技术底牌：RibbonFET与PowerVia的颠覆性创新
很多人会问，18A到底是什么技术水平？答案很明确：业界公认的2nm级制程。
现在的制程数字早就不代表晶体管的实际物理尺寸了，它只是一个行业通用的迭代标尺，衡量的是晶体管密度和综合性能的提升幅度。
18A，就是Intel对标台积电N2、三星SF2的2nm级主力节点，它能有今天的表现，全靠两个极具差异化的核心技术底座。
第一个是RibbonFET全环绕栅极晶体管。

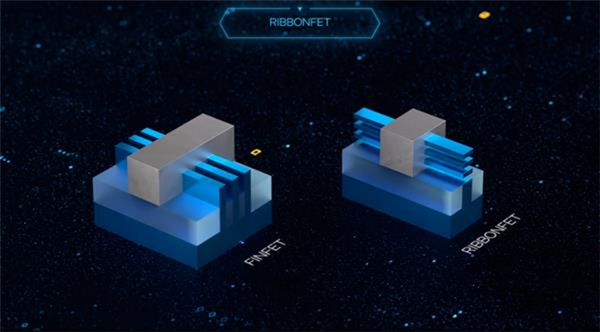

看上面这张对比图就一目了然，左边的传统FinFET晶体管，是一条条立起来的硅鳍片，栅极只能从三面“跨”在鳍片上控制电流，总有一面漏在外面。而右边的RibbonFET，把这条鳍片切成了四条平行的超薄纳米带，栅极从四面八方完全包裹住每一条纳米带。
这种全环绕结构能彻底掐断漏电，让晶体管开关更精准。而Intel独有的四条纳米带设计，就像把三根水管换成了四根，在相同面积下能通过更大的电流，自然带来了更快的开关速度和更强的算力。
通过调整纳米带宽度和阈值电压类型，它能灵活覆盖从智能手表到超级计算机的所有应用场景。
第二个是全球首个量产的PowerVia背面供电技术，这是过去三十年芯片供电最颠覆性的变革。
随着越来越多的使用场景都需要尺寸更小、密度更高、性能更强的晶体管来满足不断增长的算力需求，而混合信号线和电源一直以来都在“抢占”晶圆内的同一块空间，从而导致拥堵，并给晶体管进一步微缩增加了难度。

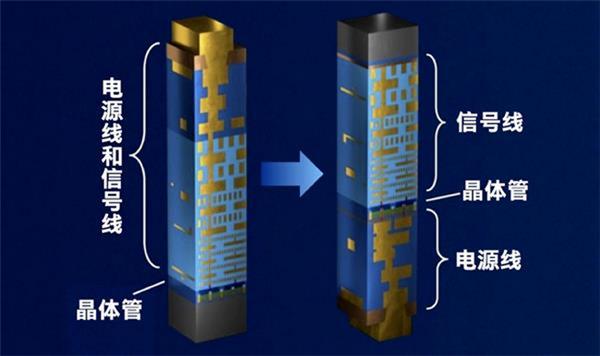

看这张图，左边是传统芯片的结构，电源线和信号线全部挤在晶体管上方的同一片区域，粗笨的电源线占了大半空间，不仅导致信号线拥堵、互相干扰，还因为线路太长出现严重的电压损耗。
而右边的PowerVia架构，直接把所有电源线都搬到了晶体管下方的晶圆背面，通过纳米级的硅通孔(nano-TSV)，直接把电送到每一个晶体管的底部。
这项技术使芯片密度和标准单元利用率提升5%至10%，同时显著降低供电路径电阻及电压降，并带来最高约4%的等功耗性能提升。
垄断终结：2nm代工市场进入双雄时代
18A-P的风险试产，改变的不只是Intel自己的命运，它彻底改写了全球2nm级制程的竞争格局。
在此之前，这个市场几乎是台积电的独角戏，台积电N2工艺的产能已经被全球头部客户提前锁定至2028年。
三星SF2工艺则因为良率问题迟迟无法形成有效竞争，全球芯片公司尤其是急需产能的AI厂商，被产能卡脖子卡得苦不堪言。
现在，终于有了一个真正能打的第二供应商。和台积电相比，Intel有三个差异化的核心优势。
第一，美国本土制造。18A系列全部在美国亚利桑那州和俄勒冈州的晶圆厂生产，既能拿到美国政府芯片法案的全额补贴，又能满足美国本土企业对供应链安全的核心要求。
这一点，对于美国的科技巨头来说，吸引力是致命的。
第二，全栈代工能力。Intel不只是卖制程工艺，它还有EMIB、Foveros等全套业界领先的先进封装技术。
能给客户提供从设计、制造到封装、测试的一站式全流程服务，这是目前任何一家纯代工厂都难以提供的完整能力。
第三，完整的衍生节点规划。从通用型的18A-P到3D集成专用的18A-PT，Intel针对不同应用场景提供了精准的制程解决方案，能够满足客户多样化的需求。
目前，18A-P已经获得了多家全球头部科技公司的认可，多个合作项目正在稳步推进中。
对于整个半导体行业来说，18A-P的意义远不止一个新工艺的诞生，它打破了先进制程领域一家独大的垄断局面。
给了全球芯片公司更多的选择，也给了爆发式增长的AI产业更多的产能保障。
更重要的是，它证明了一件事，那个曾经引领半导体行业几十年的Intel，从来没有停止过创新。
过去几年的低谷，只是暂时的调整和蓄力。随着18A-P的量产爬坡和18A-PT的稳步推进，全球先进制程的战争，才真正进入了最激烈的白热化阶段。
