电科技6月19日消息，在先进工艺上，即便苹果选择Intel作为第二供应，但台积电的主力地位还是没法绕过的，今年的A20系列处理器会上N2工艺。
明年的A21系列中的高端版Pro处理器则会在N2上打磨，使用N2P高性能工艺，跳过了过渡性质浓厚的A16工艺（等效1.6nm），因为后者会首发SRP背面供电技术，这个技术对移动处理器来说不太适合，因此是NVIDIA的Feynman GPU首发。

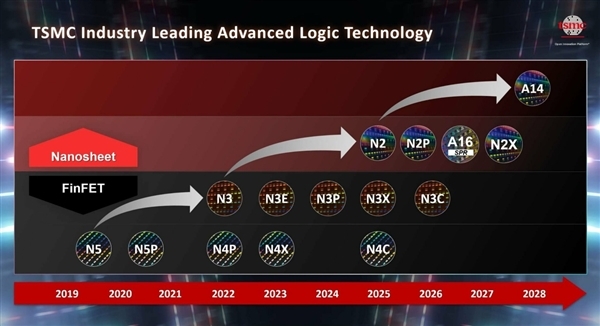

再往后就轮到台积电的A14（等效1.4nm）工艺了，预计2028年量产，它会采用第二代GAAFET纳米片晶体管和全新的NanoFlex Pro标准单元架构，因此技术上进步更明显。
与N2工艺相比，A14将在相同功耗下实现高达15%的速度提升，或在相同速度下降低高达30%的功耗，同时逻辑密度将提升20%以上。
首发A14工艺的预计会是苹果的A22 Pro处理器，搭载于iPhone 20系列手机上，届时值得一看，有可能手机内外设计及功能都会有全面性的提升。
除了苹果之外，众多AI厂商也会采用A14工艺，另一个比较可能的客户名单就是Marvell，他们以前是用不到这么先进的工艺的，但这两年给美国科技巨头提供ASIC芯片定制业务火爆，对工艺要求自然也高了，有可能也是首批A14工艺的用户。
A14工艺到时候最大的问题可能是报价，台积电现在涨价幅度和速度都在加快，A14工艺此前传闻的报价是4.5万美元一张晶圆，摊薄下来每个A22 Pro的成本都要100美元甚至更高了（目前3nm的A19 Pro成本估计在40-50美元左右）。
